LED显示屏大屏使用一段时间后,难免会出现坏灯、局部黑屏等现象,一般是由于LED模组出现了问题,以下是常见的5类单纯的LED模组故障解决办法。

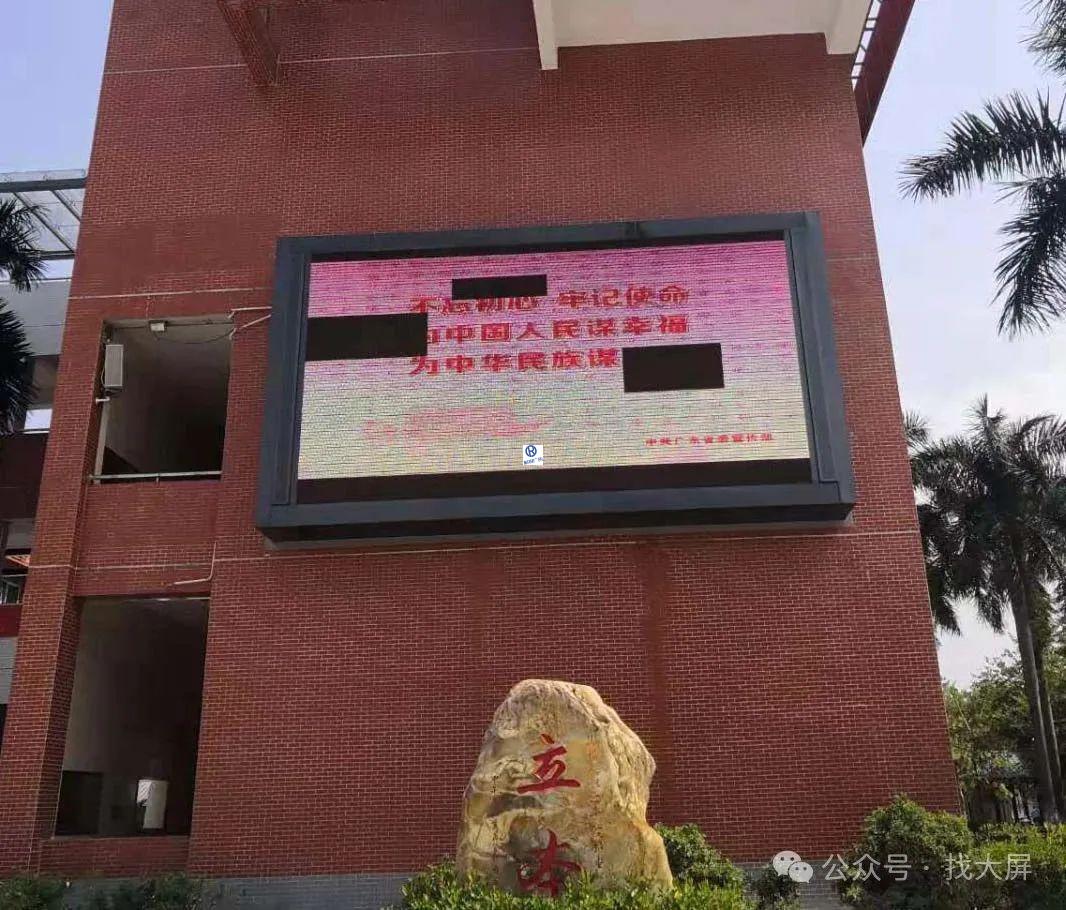

一、LED 模组连续不亮或异常
故障现象:显示屏出现大面积黑屏。
解决步骤:
1.检查信号方向首块异常模组的排线与电源线,确认接触是否良好。
2.若模组无 LED 发光,可能是电源输入故障:用万用表检测电源部分。
3.若出现花色亮点(色彩混乱),可能是信号输入异常:检查首块异常模组排线输入端,多次拔插测试;若无效,更换新排线。

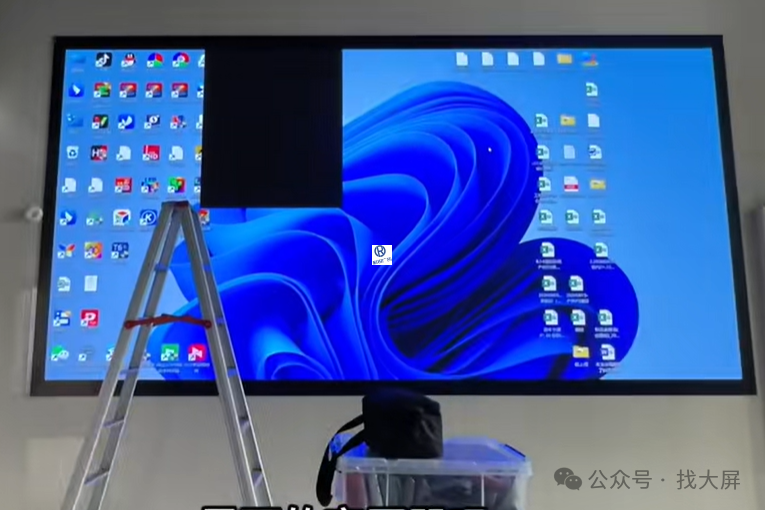

二、单一模组不亮
故障现象:单块模组黑屏,无显示。
解决步骤:
检查模组电源供应:查看模组上的电源插座是否松动。
若模组颜色混乱但有信号输入(画面部分正常),多为排线接触不良:重新插拔排线,或更换测试过的排线。
若更换排线后问题依旧,检查 PCB 板接口与排针是否损坏。

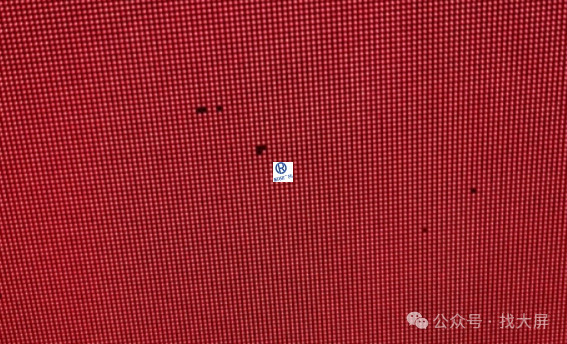

三、单灯不亮检测
故障现象:出现死灯,图像显示不完整、模糊。
检测方法:
用万用表电阻 X1 档测量 LED 灯珠:
指针式万用表:黑表笔接正极,红表笔接负极;
数字式万用表:黑表笔接负极,红表笔接正极。
若 LED 发光,灯珠正常;若不发光,灯珠损坏,需按第 5 项更换。

四、LED 坏点(失控点)维护
故障现象:单灯检测确认 LED 损坏,根据需求选择维护方式。
解决方法:
(1)正面维护
用对应螺丝刀拆除正面面罩固定螺丝(保留螺丝),取下面罩;
按第 5 项方法更换灯珠,完成后密封胶体;
复原面罩并拧紧螺丝(注意避免压住灯珠),清除 LED 表面残留胶体。
(2)背面维护
从背面用螺丝刀拆除螺丝(保留螺丝),拔掉信号排线(勿拔电源线,防止意外);
将模组从钣金孔小心取出,移至箱体背面;
参照正面维护步骤更换灯珠或检修其他部件。

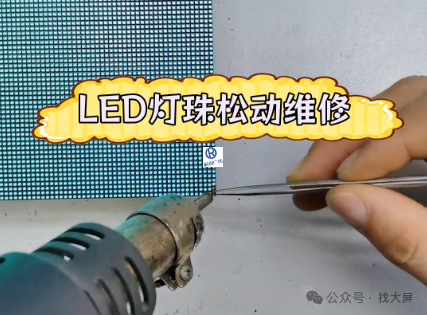

五、LED 灯珠更换流程
拆除坏灯珠:用镊子去除损坏灯珠周围胶体,暴露针脚;右手用镊子夹住灯珠,左手用烙铁(温度约 40℃,避免高温损伤 LED)融化焊锡(停留不超过 3 秒,未拆下需冷却后重试),用镊子取下坏灯珠。
安装新灯珠:
长脚为正极,短脚为负极,对应插入 PCB 板 “方孔”(正极)和 “圆孔”(负极);
用烙铁蘸取焊锡,固定灯珠方向并焊接连接处。
密封胶体:用同类型胶体密封 LED,确保稳固。
提示:操作时建议佩戴防静电手套,避免静电损伤元件;更换后需测试模组显示效果,确保故障排除。
